Uvod izdelka
Sistem DX -50 Hall Effect je laboratorijska rešitev, zasnovana za natančno karakterizacijo polprevodniških materialov. Zgrajena s spremenljivim elektromagnetom in namenskim dx -320 sourcemeter, omogoča hitro, natančno merjenje koncentracije nosilca, mobilnosti, upornosti, koeficienta dvorane in še več. Njegova avtomatizirana programska oprema poenostavi testiranje in izvoz podatkov, zaradi česar je idealen za univerze, centre za raziskave in razvoj ter laboratorij za polprevodnike. Ta sistem, združljiv z materiali, kot so grafene, INP, GAN in SIC, podpira tako nizke kot visoke odporne vzorce. Zasnovan za dolgotrajno uporabo in zanesljivost, ustreza zahtevnim potrebam naprednih raziskav materiala.
Sistem testiranja DX -50 Hall Effect je primeren za preučevanje električnih lastnosti polprevodniških naprav in polprevodniških materialov. Eksperimentalne rezultate se samodejno izračuna s programsko opremo, kar omogoča hkratno določanje parametrov, kot so koncentracija nosilnih nosilcev, koncentracija površinskega nosilca, mobilnost, upornost, koeficient dvorane, magneto odpornost in drugo.

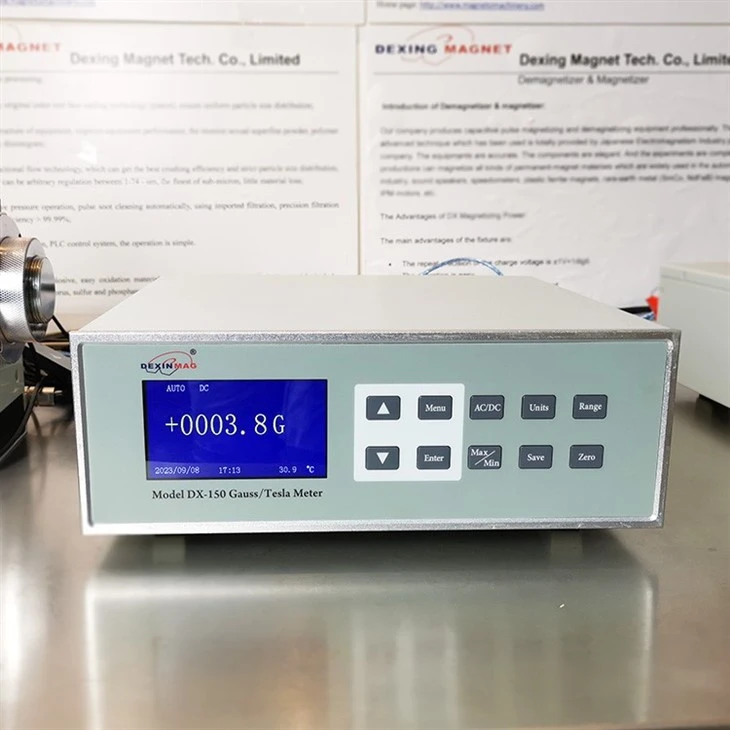

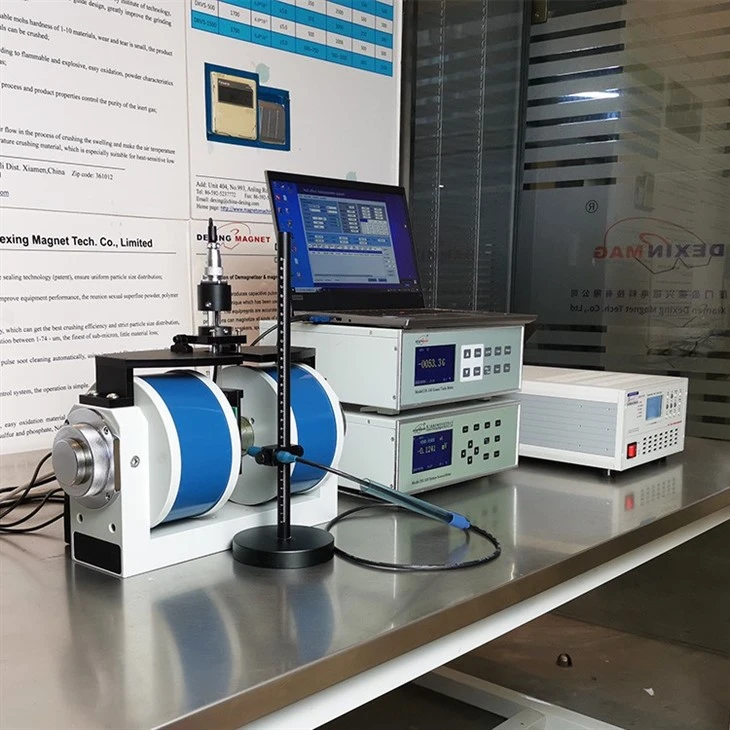

Sistem Hall Effect je sestavljen iz elektromagnetnega, visoko natančnega napajanja, povezovalnega kable, visoko natančnega konstantnega toka, visoko natančnega voltmetra, Gausmetra, standardnih vzorcev, nosilca za pritrditev vzorca in sistemske programske opreme.
DX -320 merilnik učinka, posebej razvit za ta instrumentni sistem, sestavlja vir konstantnega toka in stikalo (šest in pol mikrovoltmetra in dvoranski stikalni rele) v enega. Močno zmanjšala povezavo in delovanje poskusa. DX -320 se lahko uporablja sam kot konstanten tok in mikrovolt.
Parametri sistema merjenja učinkov Hall
|
Fizični parametri |
Koncentracija nosilca |
10³CM⁻³ - 10} ²³cm⁻³ |
|
Mobilnost |
0 .1 cm²/ volt*sec - 10} ⁸cm²/ volt*sek |
|
|
Območje upora |
10⁻⁷ OHM*CM - 10} ¹² OHM*CM |
|
|
Dvolanska napetost |
1 UV - 3 v |
|
|
Koeficient dvorane |
10⁻⁵ - 10} ²⁷cm³/ c |
|
|
Preizkusna vrsta materiala |
Polprevodniški material |
Sige, sic, inas, Ingaas, INP, Algaas, HGCDTE in feritni materiali itd. |
|
Material z nizko odpornostjo |
Grafen, kovine, prozorni oksidi, šibko magnetni polprevodniški materiali, materiali TMR itd. |
|
|
Material z visokim odpornostjo |
Pol-izolacijski Gaas, Gan, CDTE itd. |
|
|
Materialni prevodni delci |
Tip P in Type N testiranje materialov |
|
|
Okolje magnetnega polja |
Vrsta magneta |
Spremenljiv elektromagnet |
|
Velikost magnetnega polja |
1070mt (naklon droga je 10 mm) |
|
|
Enotno območje |
1% |
|
|
Neobvezno magnetno okolje |
Elektromagnet ustrezne magnetne velikosti je mogoče prilagoditi glede na potrebe strank |
|
|
Električni parametri |
Trenutni vir |
50. 00 na - 50. 00 ma |
|
Trenutna ločljivost vira |
0. 0001UA |
|
|
Merjenje napetosti |
0 ~ ±3V |
|
|
Ločljivost merjenja napetosti |
0. 0001 mv |
|
|
Drugi dodatki |
Senčenje |
Zunanji zavezniški nameščeni deli za lahke zaščite naredijo testni material bolj stabilen |
|
Velikost vzorca |
Največ 30 mm * 30 mm |
|
|
Škatla omara |
600*600*1000 mm |
|
|
Testni kos |
Hall Učinek Inštituta za polprevodnike, kitajska akademija znanosti Standardni preskusni vzorci in podatki: 1 nabor |
|
|
Vzpostavljanje ohmičnih stikov |
Električno spajkalnik, indijski čip, spajkalnik, emajlirano žico itd. |
|
|
Samodejno merjenje z enim gumbom lahko izvedemo brez potrebe po človeškem delovanju po začetku testa |
||
|
Programska oprema lahko izvede iv krivuljo in BV |
||
|
Nastavite programsko opremo za samodejno merjenje temperature |
||
|
Eksperimentalni rezultati se merijo, podatki pa bodo začasno shranjeni v programski opremi. Če je potrebno dolgoročno shranjevanje, lahko podatke izvozimo v tabelo Excela, da olajšate poznejšo obdelavo podatkov. |
||
|
Zagotovite standardne testne vzorce in podatke Inštituta za polprevodnike, kitajska akademija znanosti: 1 |
||
Preizkušeni vzorci sistema za merjenje dvorane
SAMPLE faza DX -50 Hall Effect Meacement System
