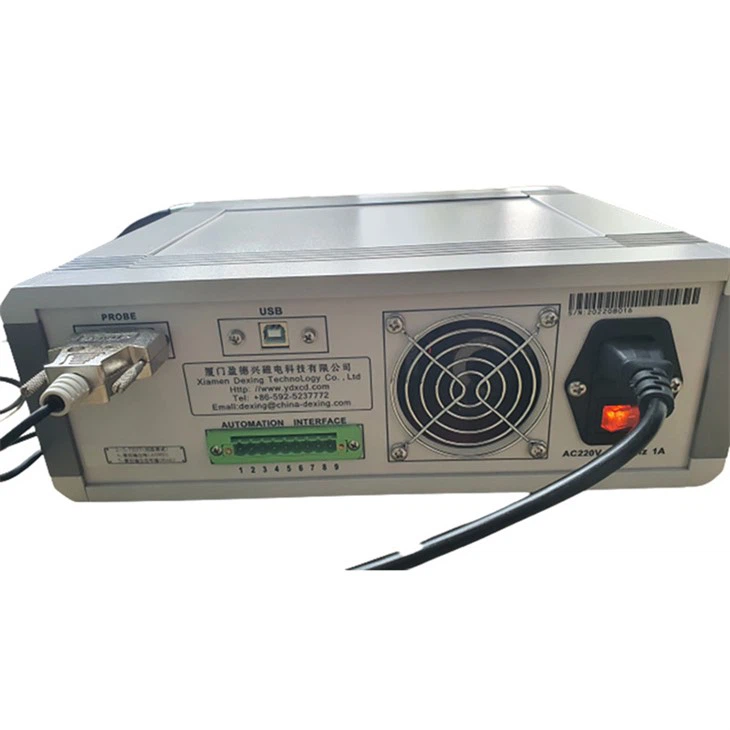

DX-1205F Namizni DC Gaussov merilnik
Uvod
Digitalni Gaussov meter DX-1205F je večnamenski, prenosen in visoko natančen magnetni merilni instrument. Opremljen je z visoko občutljivostjo, nizkim zanašanjem Hallovih senzorjev in napredno tehnologijo digitalne obdelave signalov, zato je majhen, lahek in nizko porabo energije. Zelo primeren za merjenje površinskega magnetnega polja materialov s trajnimi magneti na kraju samem, preostalega magnetizma mehanskih delov, konstantnega enosmernega magnetnega polja, magnetnih separatorjev ali odstranjevalcev železa itd. Lahko se široko uporablja v proizvodnji in uporabi magnetnih materialov, merilnih in ustanove za testiranje, strojna proizvodna podjetja, univerzitetne raziskovalne enote itd.
Gaussmeter DX-1205F je nov napredek v instrumentih za merjenje jakosti magnetnega polja s Hallovim učinkom, zasnovan in izdelan z visokostabilno tehnologijo vezja vira konstantnega toka kot namizni Gaussmeter. Testna sonda uporablja uvoženi linearni Hallov čip GaAs in razlika med sondama je zelo majhna. Če ga poškoduje uporabnik, ga je mogoče neposredno zamenjati, zaradi česar je idealen instrument za testiranje magnetnega polja.
Parametri
|
Vhodna moč |
AC{0}}V, 50/60Hz, 1A |
|
Način prikaza |
TFT barvni LCD zaslon, 6-bitni zaslon |
|
Velikost |
307 mm * 260 mm * 120 mm |
|
Neto teža |
Pribl. 3,5 kg |
|
Uporabno okolje |
Temperatura: 0 stopinj -50 stopinj, vlažnost: 40 %RH-85%RH |
|
Čas toplotnega ravnovesja |
10 minut |
|
Frekvenca testiranja |
DC |
|
Razpon |
±1000Gs/±3000Gs/±10000Gs/±30000GS 4 območja |
|
Prikaz enote |
Gs,mT,Oe,kA/m |
|
Posebna funkcija |
Samodejna nastavitev ničle z enim klikom, nelinearna korekcija |
|
Funkcija razvrščanja |
Parametre razvrščanja zgornje in spodnje meje je mogoče nastaviti ročno, naprava pa bo samodejno pozvala rdeče in zeleno, ko je aktiviran NG/OK |
|
Natančnost |
±(0,45 % vrednosti odčitka+100uT) |
|
Temperaturni koeficient |
-0.06 %/ stopinja |
|
Min.ločljivost |
0.01Gs |
|
Funkcija najvišje vrednosti |
Funkcija zadrževanja vrhov. Dva načina: 1. Test Peak Mode; 2. Peak Hold. Izdelek lahko zaklene zelo nizke vrhove magnetnega polja (0.1Gs --30000Gs) |
|
Območje senzorja sonde |
{{0}}}.3mm*0.3mm |
|
Izbira sonde |
Standardno: prečna sonda, opcijsko: aksialna sonda |
|
Vmesnik |
Standardni 15 nožic, konektor DB |
|
Komunikacijska vrata |
USB priključek tipa B |
|
Vmesnik za avtomatizacijo |
Brezplačni vtični vmesnik za varjenje (izbirno) |
|
Digitalni izhod |
Vmesnik RS232C (izbirno) |
|
Analogni izhod |
Celoten obseg ustreza ± 10 V, vtični vmesnik brez spajkanja |
|
Testna programska oprema |
Windows XP, Windows 7, Windows 10 |
Lastnosti
3.1. Neposredno odčitavanje izmerjenega magnetnega polja;
3.2. presoja polarnosti enosmernega toka;
3.3. Ena tipka samodejne ničle;
3.4. Ena tipka stikala za območje;
3.5. Nastavitev maksimalne in minimalne vrednosti izmerjenega magnetnega polja;
3.6. Namigi pri prekoračitvi nastavljenih maksimalnih in minimalnih vrednosti;
3.7. Z vmesnikom RS232 in programsko opremo, povezan z osebnim računalnikom.
Možnosti sonde
4.1 Risba sond
4.2 Parametri sonde
Aksialna sonda: L60mm, prem. 5.0mm, občutljivo območje: 0.5mm×0.5mm;
Prečna sonda (standardna sonda): L60mm, W40mm, T1.0mm, občutljivo območje: 0.5mm×0.5mm;
4.3 Dejanska slika sonde
Standardna konfiguracija
|
št. |
Postavka |
Model |
Količina |
|
1 |
Tester |
DX-1205F |
1 |
|
2 |
Prečna sonda |
Za DX-1205F |
1 |
|
3 |
Programska oprema |
DX |
1 |
|
4 |
Garancijski list |
Dexing |
1 |
