Uvod

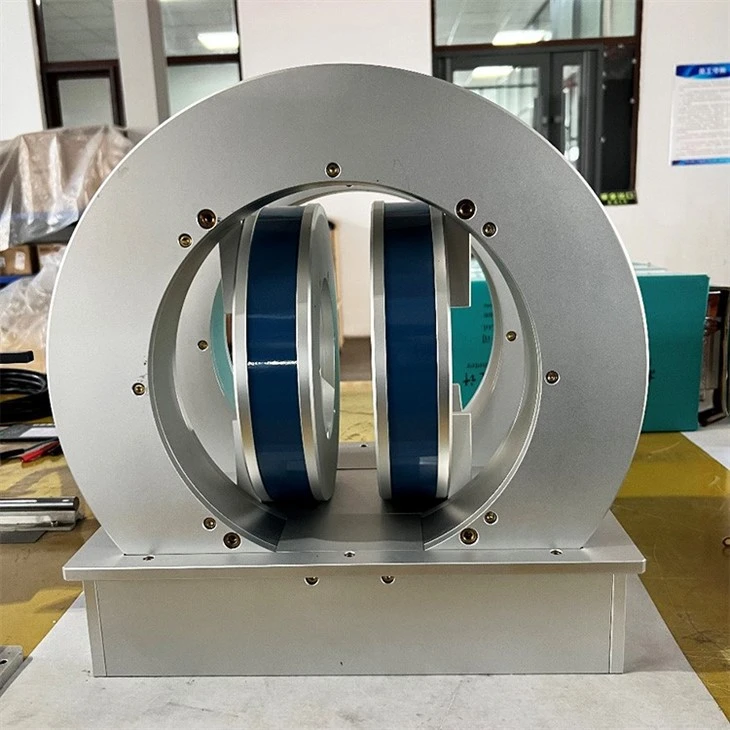

Naše podjetje s ponosom predstavlja naš najnovejši izdelek, dvodimenzionalno Helmholtzovo tuljavo 2DXHC.

Tuljava 2DXHC je edinstveno in vsestransko orodje, zasnovano za uporabo v številnih aplikacijah v panogah. S svojo dvodimenzionalno konfiguracijo zagotavlja tuljava natančno in natančno generiranje magnetnega polja na območjih, kjer tradicionalne Helmholtzeve tuljave ne uspejo.

Ena od ključnih značilnosti tuljave 2DXHC je njena zmožnost ustvarjanja enakomernega magnetnega polja na dvodimenzionalni površini. Zaradi tega je idealen za uporabo v aplikacijah, kot je slikanje z magnetno resonanco (MRI), kjer je enotno polje ključnega pomena za pridobivanje natančnih slik. Visoka stopnja natančnosti tuljave omogoča tudi uporabo na področjih, kot je znanost o materialih, kjer so magnetometrične meritve ključne.

Druga prednost tuljave 2DXHC je njena kompaktna velikost. Tradicionalne Helmholtzeve tuljave lahko zavzamejo veliko prostora v laboratoriju ali drugem delovnem prostoru. S svojo dvodimenzionalno zasnovo tuljava 2DXHC zavzema le del odtisa, kar olajša integracijo v obstoječe procese in delovne tokove.

Poleg svojih zmogljivostnih prednosti je tuljava 2DXHC tudi zelo prilagodljiva. Naša ekipa tesno sodeluje s strankami pri oblikovanju in izdelavi tuljav, ki ustrezajo njihovim posebnim zahtevam, ne glede na to, ali to pomeni prilagoditev oblike ali velikosti tuljave ali njeno prilagoditev za uporabo v edinstvenih okoljih.

Na splošno verjamemo, da dvodimenzionalna Helmholtzova tuljava 2DXHC predstavlja pomemben napredek v tehnologiji generiranja magnetnega polja. Veselimo se sodelovanja s strankami, da bi sprostili polni potencial tega inovativnega orodja.

Parametri Helmholtzove tuljave 1-osi

Model	Radij	Centralni magnet	Enotnost	Krogla homogenosti	Vsaka dimenzija	1 aksialni	Tridimenzionalno
	(mm)	polje (Gs)	%	premer (mm)	razpon moči (W)	teža (Kg)	teža (Kg)
DXHC30-50	300	50	5	200	420	55
			1	150
DXHC30-10	300	10	0.5	100	90-120	12	38
			0.1	90
DXHC30-2	300	2	0.05	60	18~32	3.5	11
			0.01	40
DXHC25-1000	250	1000	5	160	5000	500
			1	125
DXHC25-500	250	500	0.5	100	2500	250
			0.1	75
DXHC25-300	250	300	0.05	50	1600	150
			0.01	33
DXHC25-100	250	100	5	160	600	50
			1	125
DXHC25-50	250	50	0.5	100	300~620	30	138
			0.1	75
DXHC25-10	250	10	0.05	50	60~110	8	32
			0.01	33
DXHC25-2	250	2	5	160	12~18	4	14
			1	125
DXHC20-500	200	500	0.5	80	2000	160
			0.1	60
DXHC20-300	200	300	0.05	40	1000	96
			0.01	26
DXHC20-100	200	100	5	130	350	32
			1	100
DXHC20-50	200	50	0.5	80	200~520	16	54
			0.1	60
DXHC20-10	200	10	0.05	40	40~65	8	28
			0.01	26
DXHC20-5	200	5	1	100	20~32	6	22
			0.1	60
DXHC20-2	200	2	1	100	8~10	4	15
			0.1	60
DXHC15-300	150	300	5	100	660	54
			1	75
DXHC15-100	150	100	0.5	60	220	18
			0.1	45
DXHC15-50	150	50	0.05	30	110~330	12	38
			0.01	20
DXHC15-10	150	10	1	75	21~42	6	24
			0.1	45
DXHC10-200	100	200	5	66	200	19
			1	50
DXHC10-100	100	100	0.5	40	100	15
			0.1	30
DXHC10-50	100	50	0.05	20	50~180	9	20
			0.01	10
DXHC10-10	100	10	1	50	10~24	3.5	13
			0.1	30
DXHC7-100	70	100	5	45	50	7
			1	35
DXHC7-50	70	50	0.5	28	24~120	5	17
			0.1	21
DXHC7-10	70	10	0.05	14	5~24	2	8
			0.01	9.3

Tipični primeri

Model	Parametri	Referenčna slika
2DXHC20-100	Smer magnetnega polja osi X in osi Z pravokotna druga na drugo; Največja jakost magnetnega polja na osi X je 100 Gs, na osi Z je 1 Gs; Najmanjši povprečni premer je 400 mm; Krogla homogenosti je Φ55 mm; Ravnost 0.1 %; Moč osi X je 350 W.
2DXHC11-240	Smer magnetnega polja osi X in osi Z pravokotna druga na drugo; Vodoravno magnetno polje osi X se lahko vrti; Največja jakost magnetnega polja na osi X je 240 Gs, na osi Z pa 240 Gs; Najmanjši povprečni premer je 220 mm; Krogla homogenosti je Φ30 mm; Ravnost 0.1 %; moč na osi Z je 800 W, moč na osi X je 2800 W.
2DXHC6-20	Smer magnetnega polja osi X in osi Y pravokotna druga na drugo; Največja jakost magnetnega polja na osi X je 20 Gs, na osi Y pa 20 Gs; Najmanjši povprečni premer je 120 mm; Krogla homogenosti je Φ30 mm; Ravnost 0.1 %; Moč na osi X je 15 W, moč na osi X je 30 W.
2DXHC20-10	Smer magnetnega polja osi X in osi Y pravokotna druga na drugo; Največja jakost magnetnega polja na osi X je 200 Gs, na osi Y pa 200 Gs; Najmanjši povprečni premer je 200 mm; Krogla homogenosti je Φ30 mm; Ravnost 0.1 %; Moč osi X je 180 W, moč osi Y pa 700 W.

Uporaba Helmholtzove tuljave

4.1 Ustvarite standardno magnetno polje;

4.2 Kalibracija Hallovih sond in raznih magnetometrov;

4.3 Kompenzacija geomagnetnega polja;

4.4 Določanje učinka magnetne zaščite;

4.5 Merjenje in izločanje magnetnega polja vesoljskega sevanja;

4.6 Raziskovanje magnetnih lastnosti snovi;

4.7 Raziskave biomagnetizma;

Na primer, v laboratoriju se lahko Helmholtzeve tuljave uporabljajo za merjenje lastnosti magnetnih materialov, kot so magnetizacija in histerezne zanke. V medicinski opremi se lahko Helmholtzeve tuljave uporabljajo za ustvarjanje magnetnih polj za pomoč pri zdravljenju nekaterih bolezni, kot so rak in nevrološke motnje. V geofiziki in astronomiji se Helmholtzeve tuljave lahko uporabljajo za merjenje magnetnih polj Zemlje in planetov. Na področju inženiringa se Helmholtz tuljave uporabljajo tudi za izdelavo visoko natančnih senzorjev. Ti senzorji lahko natančno izmerijo magnetni tok v okoljskem magnetnem polju in analizirajo različne druge fizikalne količine v spremenljivi fazi prek teh kvantificiranih podatkov o magnetnem polju. Zato so Helmholtzeve tuljave postale nepogrešljiv del inženirskega področja

pogosta vprašanja

V: Kakšna je smer dvodimenzionalne Helmholtzove tuljave?

O: Smer dveh dimenzij je lahko XY, XZ ali YZ. To je glede na uporabniško aplikacijo.

V: 2D Helmholtzova tuljava potrebuje en napajalnik ali 2 napajalnika?

O: Enodimenzionalna tuljava zahteva en komplet napajanja. Zahteve za 2D Helmholtzovo tuljavo 2 kompleta napajanja.

V: Kakšna je garancijska doba za Helmholtzovo tuljavo?

O: Standardna garancijska doba je 12 mesecev po namestitvi. Če imate kakršna koli vprašanja med uporabo 2D Helmholtzove tuljave, nas prosimo vprašajte. Ponudili bi vam doživljenjske poprodajne storitve.

V: Ali Helmholtzova tuljava podpira držalo vzorca?

O: Stojalo za vzorce lahko dodamo na sredino Helmholtzove tuljave. Samo povejte nam velikost držala za vzorce, ki jo potrebujete.
