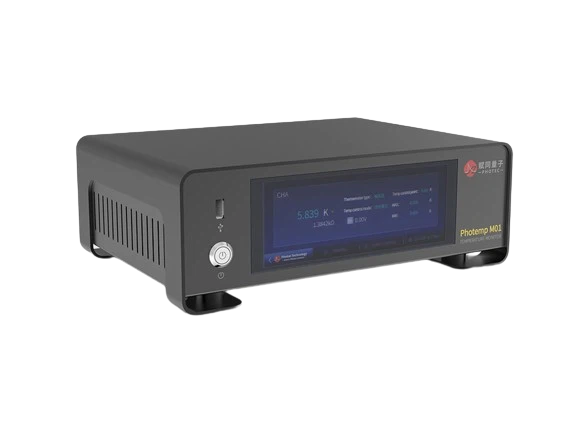

PHOTEMP C CONTRALLERS TEMPERALNIKI
Za regulatorje temperature PHOTEMP C je značilno merjenje visoke natančnosti, visoka prilagodljivost in izhod z visoko močjo PID. Konfigurirana je z do 4 krmilnimi zankami PID, vsak izhod zanke pa podpira 38W (15Ω ogrevalna žica) z nizko močjo ogrevanja hrupa. Vhodi vsake zanke so lahko povezani s katerim koli od 8 termometrov in so prilagodljivi za skoraj vse senzorje temperature diode in odpornosti na trgu.
Glavne lastnosti
- Območje nadzora temperature:Merjenje temperature je lahko le 3 0 0mk, ločljivost do 0,1mk;
- Število kanalov:Standardna konfiguracija 1 \\ 4 \\ 8- Kanali za merjenje temperature, vsak merilni kanal temperature je neodvisen drug od drugega;
- 4- Way PID neodvisen nadzor temperature:38W * 4
- Lahko uresničimo neprekinjeno merjenje in nadzor od 300 mk do 500k
- Podpira več vrst temperaturnih senzorjev tipa diode in odpornosti,
- Termometer vzbujevalni tok je mogoče prilagoditi v več korakih, da se zmanjša samogrevanje termometra;
- Podprite USB (serijska vrata), komunikacija RS485.
- ASCII protokol, združljiv s protokoli večine proizvajalcev.
|
Vhodni kanali |
Standard 1, 4, 8 kanalov |
|
Vhodna natančnost |
Gre za temperaturni senzor. |
|
Ločljivost meritev |
Gre za temperaturni senzor. |
|
Stopnja posodobitve |
10 -krat\/sekundo |
|
Samodejno izbiro območja |
Samodejno izbere ustrezen obseg za senzorje odpornosti na pozitiven ali negativni temperaturni koeficient. |
|
Krivulja temperature |
Podpira več kalibracijskih krivulj |
Vhodna konfiguracija senzorja
|
Vrsta senzorja |
Dioda\/odpornost |
|
Vrsta merjenja |
4- diferencial svinca |
|
Vzbujanje |
Konstanten tok s tokovno funkcijo Flip |
|
Podprti senzorji |
Dioda: silicij, galijev arsenid |
|
Vhodni vmesnik |
DB9 |
Nadzor temperature
|
Kontrolni izhodni kanali |
1, 2, 4 kanale |
|
Tip nadzora |
Zaprta zanka digitalna krmiljenje PID z ročnim izhodom grelnika ali krmiljenjem odprte zanke |
|
Stopnja posodobitve |
10/s |
|
Stabilnost nadzora |
Odvisen od senzorja |
Nadzor parametra PID nadzora
|
P-proportional (dobiček) |
0-10000 |
|
I-Integral (ponastavitev) |
0-10000 |
|
D-diferencialna (razmerje) |
0-10000 |
|
Ročna nastavitev izhod |
{{0}} ~ 24V, nastavitev ločljivosti napetosti 0,01V |
Ogrevalni izhod
|
Izhodni tip |
PMW modulirano 24V AC napajanje |
|
Način nadzora |
Zaprta zanka digitalna krmiljenje PID z ročnim izhodom grelnika ali krmiljenjem odprte zanke |
|
Digitalna do analogne ločljivosti |
16- bit |
|
Največja moč |
38W |
|
Največji tok |
1.6A |
|
Napetost skladnosti |
24V |
|
Ozemljitev |
Izhodna referenčna podvozja |
|
Priključek grelnika |
Dvojni bananin konektor |
|
Velikost zaslona |
6.8 "TFT-LCD kapacitivni zaslon na dotik |
